インデックス機構は６stで構成されてます。
１st容器供給・２st空番地・３st充填・４st超音波シール・５stトリミング・６st排出となっております。

本プラスチックアンプル自動充填シール装置は複数の容器をホールディングカップに供給する事で、自動的に定量充填をして口部を超音波シールしてトップをカットオフし、製品を自動排出をします。

インデックスは正確な位置決めできるインデックスディバイスを採用し、充填機はヘット毎のステッピングモーターを使用したセラミック式ポンプ充填機を採用し、充填精度は極めて高いです。

※1.本装置は金型と振動子との接続部にチタン合金製ネジを採用しております。
※2.カットオフ装置はC440ステンレスカッターを採用しています。

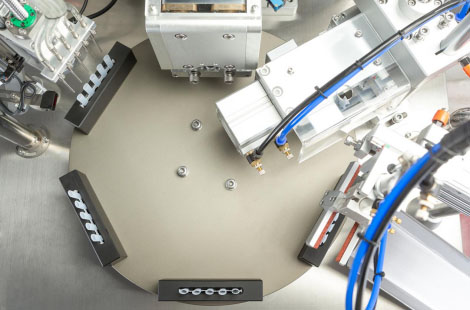

6ステーションディバイダーの正確な位置決め

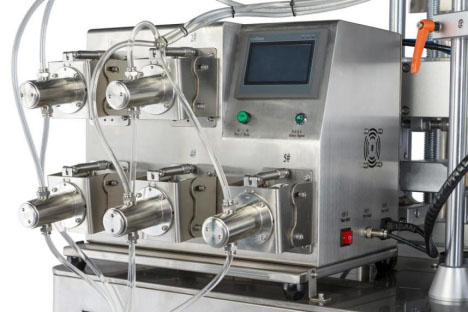

5ヘッド精密セラミックポンプ: 充填範囲: 1 回転あたり 0.2 ～ 3 ml。

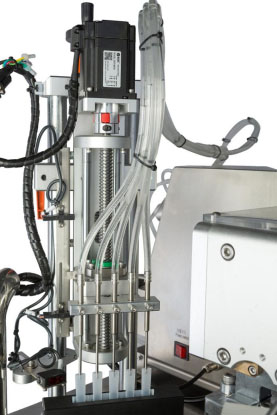

ステッピングモーター昇降制御: 製品サイズに応じて高さを設定可能

超音波シール機

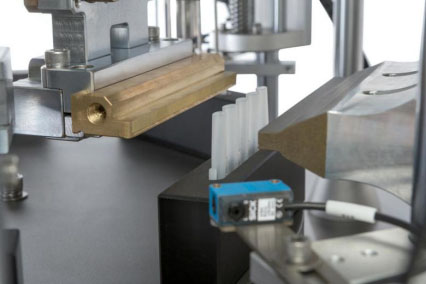

USアンビルと受けアンビルは均等にシール位置迄近付き精確にシールします。

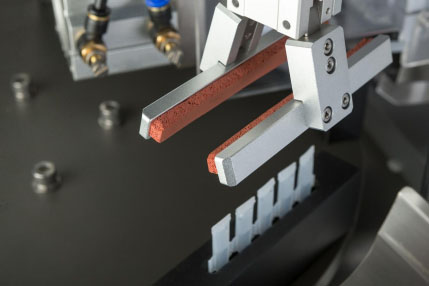

ロボットアームが完成品を自動で取り出します。

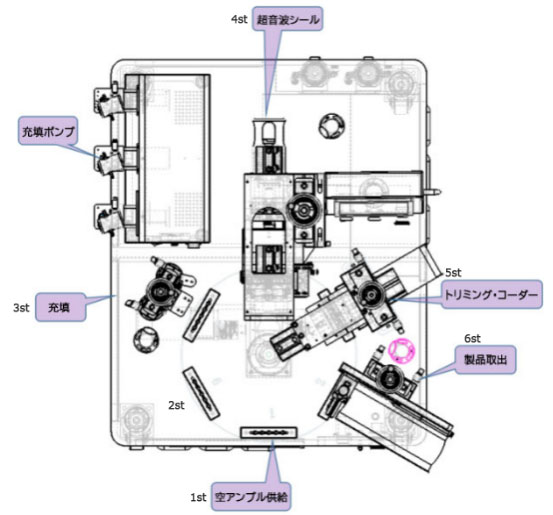

平面配置図（標準機事例）
